一、 產品概述
ZTT-301V型逆反射標線測量儀是北京天地星火科技發展有限公司研制開發的一款用于測量道路標線反光性能的專業測量儀器,支持干燥、潮濕條件下的標線逆反射系數測量。測得參數是標線的逆反射系數R’或稱比亮度,單位為mcd·lx-1·m-2。符合新標準《GB∕T 16311-2024道路交通標線質量要求和檢測方法》要求。
二、 符合標準
該儀器參照國際相關技術文件,以及我國現行的國家標準和規范開發設計。
JJG (交通) 059-2004《逆反射測量儀檢定規程》
GB/T16311-2024《道路交通標線質量要求和檢測方法》
GB/T16311-2009《道路交通標線質量要求和檢測方法》
GB/T 26377-2010《逆反射測量儀》
DB36T978-2017《雨夜道路交通反光標線質量要求和檢測方法》
DB51/T 2429-2017《雨夜公路交通反光標線質量要求和檢測方法》
JJF1809-2020 《逆反射測量儀校準規范》
美國ASTMD4061-94
德國DIN67520,67521
三、 產品特點
1、一次性可標定6種顏色(白黃紅綠藍其他),長久使用,方便快捷
2、支持干燥、潮濕路面熱熔標線、冷噴漆、震蕩標線測量
3、高清IPS彩色觸摸LED日光顯示屏,室外測量數據顯示清晰
4、測量數據實時語音播報
5、溫濕度實時顯示

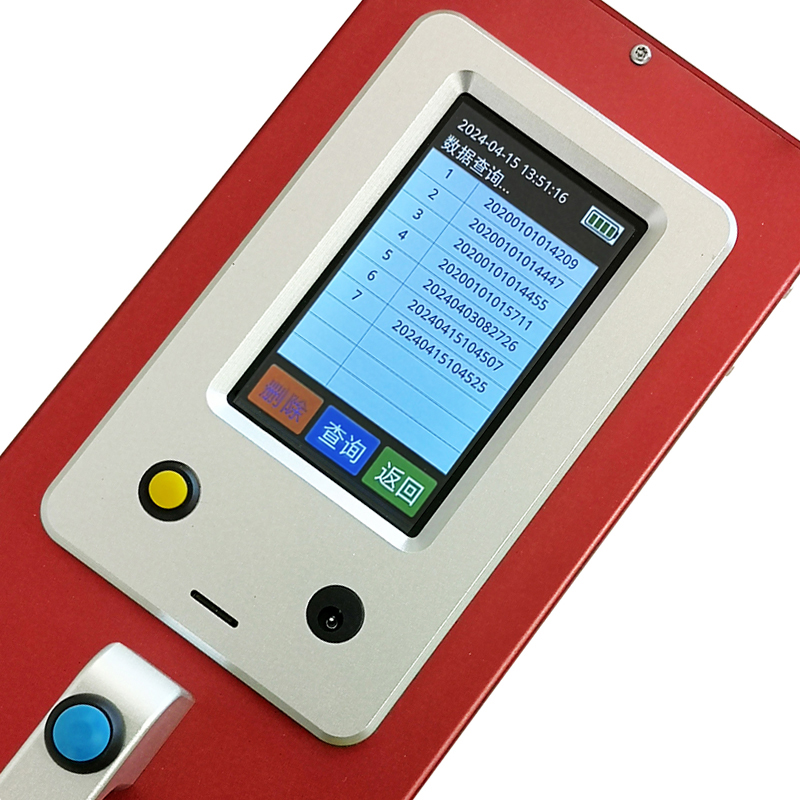

6、數據存儲功能(自帶TF數據存儲卡可與電腦連接導出存儲數據)
7、符合國標要求,接軌國際標準
8、鋁制合金主機,輕便防銹
9、主機外觀精致小巧,攜帶方便
四、 技術參數
觀測角度:α=1.05°
入射角度:β=88.76°
互補角度:1.24°
光源色溫:2856K ±50K
探測器:硅二極管+ V(λ)矯正器,符合CIE標準光度觀測者光譜光視效率的要求
重復性測量誤差:≤2%
逆反射系數R’的測量范圍:0-4000 mcd·lx-1·m-2
電池連續工作時間:≈72 小時
存儲容量: >15萬條

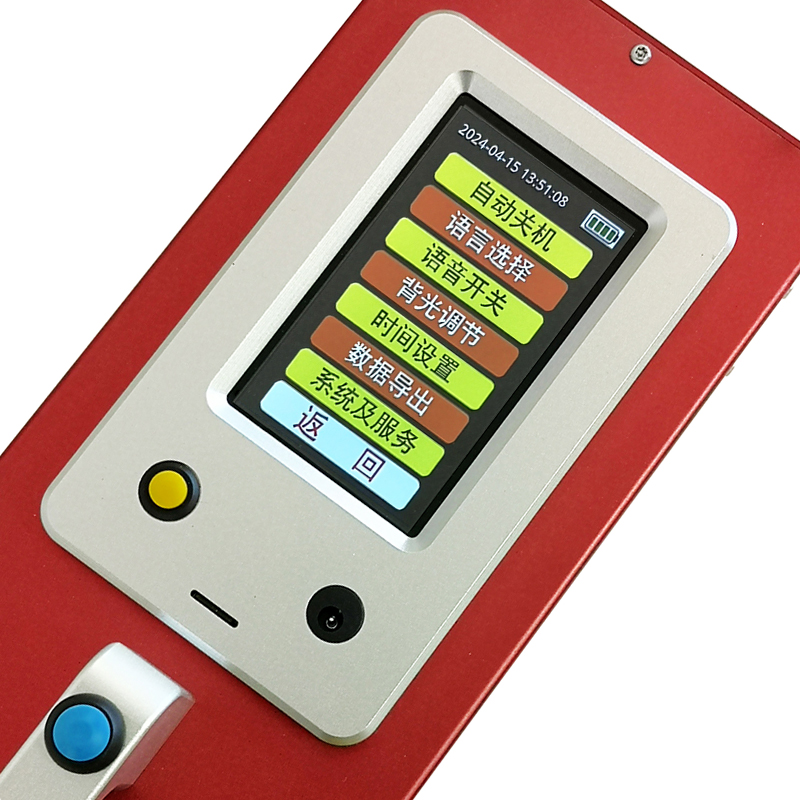

屏幕: 4.3寸高清IPS電容觸摸屏 (分辨率800*480)
電腦聯機:支持
自動關機:支持(可自行設置自動關機時間)
語言:中文/English
語音開關:可自主設定
背光調節:支持
日期顯示及設置:支持
數據修正:支持
充電方式:220VAC 50HZ; DC8.4V
電源供應:鋰電(6600mah)
使用溫度:-15°C ~ +50°C
儲藏溫度:-30°C ~ + 85°C
操作濕度:10 ~ 90%,無結露
體積 (長x寬x高):450mm*130mm*110 mm
凈重量 :3.5kg(主機)










主要參數
| 技術參數 | |||||
| 序號 | 技術名稱 | 參數 | 序號 | 技術名稱 | 參數 |
| 1 | 儀器的觀測角度α | 1.05° | 2 | 入射角度β | 88.76° |
| 3 | 互補角度 | 1.24° | 4 | 光源色溫 | 為2856K ±50K(CIEA光源) |
| 5 | 探測器 | 硅二極管+ V(λ)矯正器,濾光器修正后符合CIE標準光度觀測者光譜光視效率V(λ)的要求 | 6 | 逆反射系數R’ | 測量范圍0-3000 mcd·lx-1·m-2 |
| 7 | 電池連續工作時間 | ≈72 小時 | 8 | 數據儲存 | 10000條測試信息 |
| 9 | 屏幕 | 4.5" 854x480 (觸摸屏) | 10 | 電腦連接方式 | TF存儲卡 |
| 11 | 充電方式 | 220VAC 50HZ; DC8.4V | 12 | 電源供應 | 鋰電(6600mah) |
| 13 | 防護等級 | IP54 | 14 | 使用溫度 | -15°C ~ +50°C |
| 15 | 儲藏溫度 | -30°C ~ +85°C | 16 | 操作濕度 | 10 ~ 90%,無結露 |
| 17 | 測量光孔面積 | 200*95mm | 18 | 體積 (長x寬x高) | 450mm x 132mm x 132 mm |
| 19 | 凈重量 | 4.35kg(主機) | 20 | 包裝箱 | 高端儀器專用箱 |
配置清單
| 裝箱清單 | |||||
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |

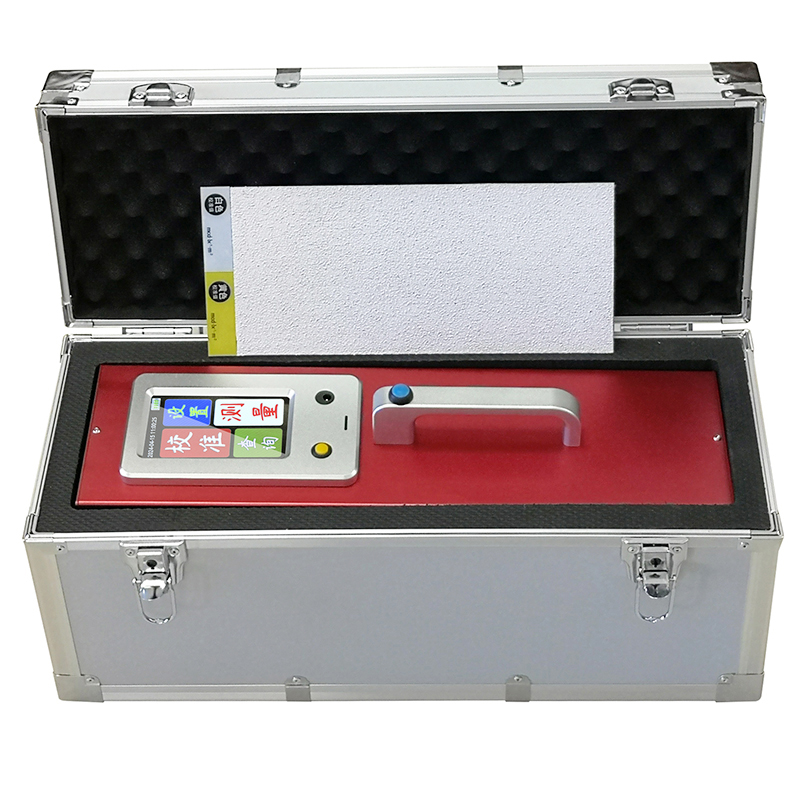

| 1 | 主機 | 壹臺 | 2 | 黑色校準板 | 壹塊 |
| 3 | 白色校準板 | 壹塊 | 4 | 黃色校準板 | 壹塊 |
| 5 | 充電器 | 壹個 | 6 | 合格證 | 壹份 |
| 7 | 保修卡 | 壹份 | 8 | 說明書 | 壹份 |

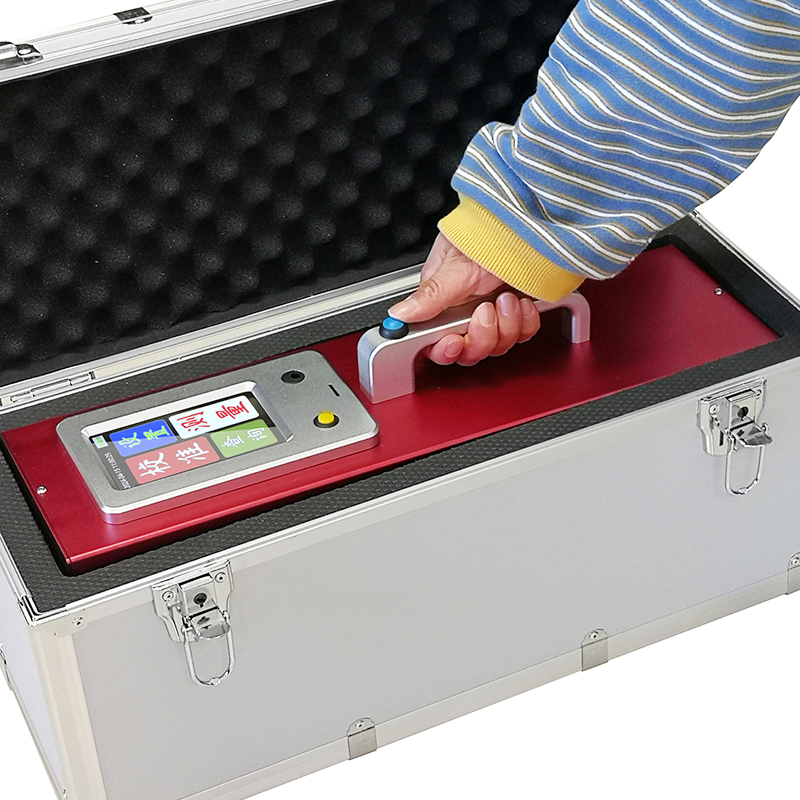

| 9 | 儀表箱 | 壹個 | |||
